Всем привет гирдосы. Я являюсь одним из немногих, кто занимается реконструкцией датского армейского спецподразделения и хочу поделится анонсом разработки копии LAM-200. Прибор активно использовался егерями (Jaegerkorpset/JGK) вплоть с 2000 по 2013 год. Данная аппаратура изготавливалась компанией Insight Technology (она же LLC EOTECH сейчас). Выпускалась в нескольких генерациях:
• LAM-100/150 = Laser Aiming Module, with Slide-lock Interface
• LAM-200/250 = Laser Aiming Module, with Rail-grabber Interface
• LAM-300/350 = Laser Aiming Module, with H&K USP Interface
• LAM-400/450 = Laser Aiming Module, with H&K MK-23 Interface
Почему бы просто не найти оригинал? На данный, момент необходимый вариант исполнения LAM, устарел морально и физически и больше не изготавливается. Всплывает он значительно редко, на иностранных площадках и в единичных экземплярах. Закрыть потребность в важном элементе снаряжения, моделируемого объекта, необходимо как минимум 4-ым коллегам по цеху. По этому было принято решение воссоздать прибор самостоятельно.
Перед разработкой мы предпринимали попытки отыскать LAM-200 для снятия размеров и анализа принципиальной работы прибора. Но к сожалению идентифицированы были только современные модели данного изделия, под номенклатурой An/Peq-6 (Версия использовавшаяся в американской армии). Это подтолкнуло действовать альтернативно - мы отмасштабировали все имеющиеся в сети фотоматериалы, приблизили габариты прибора к реальным показателям и построили сборку в программе Autodesk Inventor.

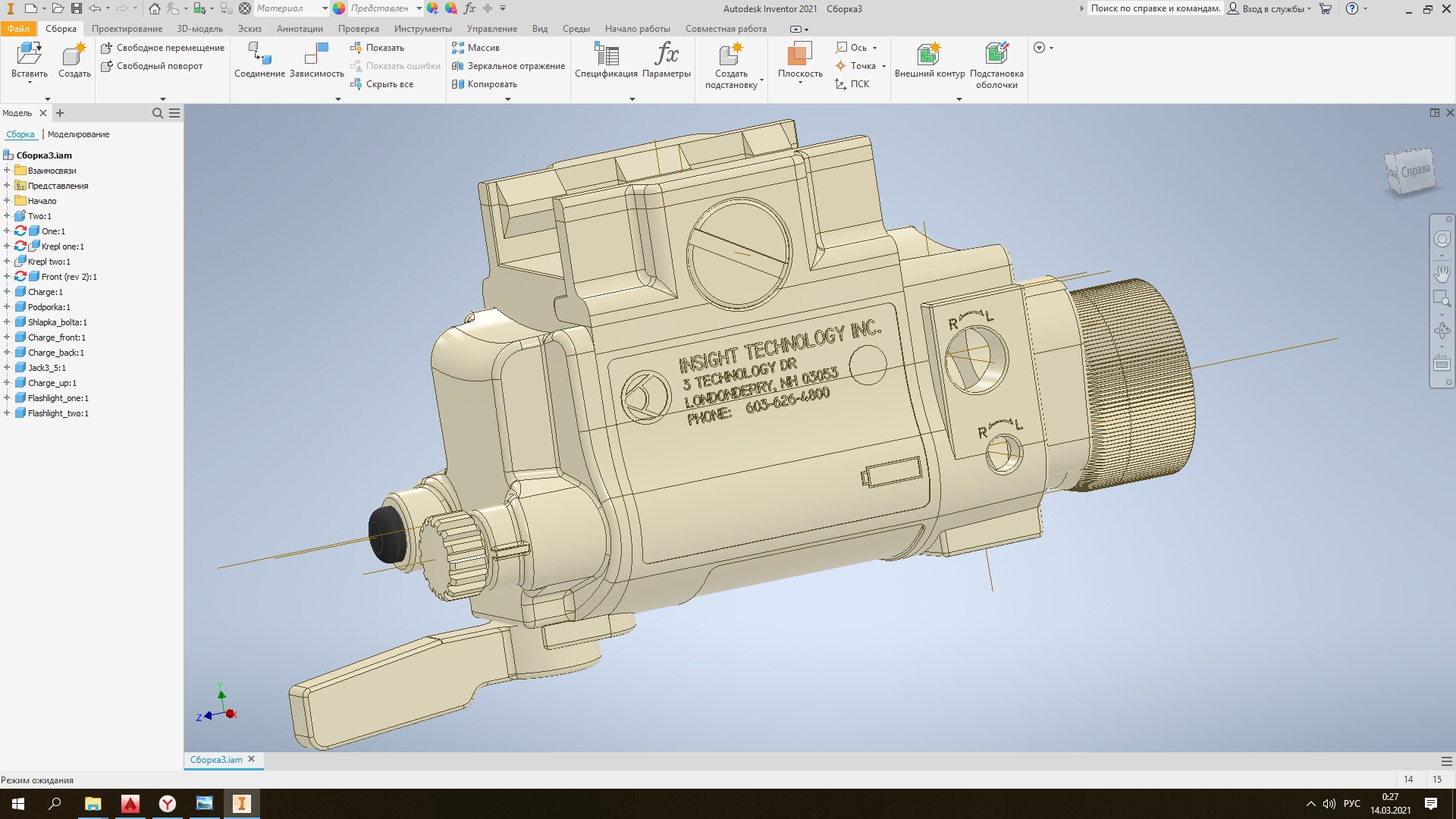

В процессе построения модели мы старались повторять все мельчайшие детали. Исключением не стали и маркировки на корпусе прибора
Вложение:
20210316_074216120_iOS.jpg [ 265.19 KiB | Просмотров: 5160 ]
Вложение:
20210316_074203625_iOS.jpg [ 333.22 KiB | Просмотров: 5160 ]
Вложение:
20210316_074142677_iOS.jpg [ 356.46 KiB | Просмотров: 5160 ]
Вложение:
20210316_074147196_iOS.jpg [ 359.19 KiB | Просмотров: 5160 ]
Теперь немного о планах по реализации физической модели. У нас имеются мощности сделать как минимум три версии прибора. Но скорее всего, мы воплотим именно ту, которая не выходит за рамки заоблачного бюджета и неоправданных целей. А цель тут простая - повторить внешние качества и приблизить проект к функционалу реального прототипа в рамках копии для игры в страйкбол, или просто коллекционного экспоната. Все крутилки, юстировки, переключатели и кнопки будут работать. Функции лазера видимого спектра, лазера IR спектра, осветителя IR спектра и фонаря будут реализованы. Материал корпуса еще не определен. Метод изготовления - литье под давлением. Решается вопрос о разработке собственной платы для электроники.
Надеюсь, что в следующей теме, я уже покажу реальный прототип и его функционал, а так же сравнение с фотографиями оригинального LAM-200.

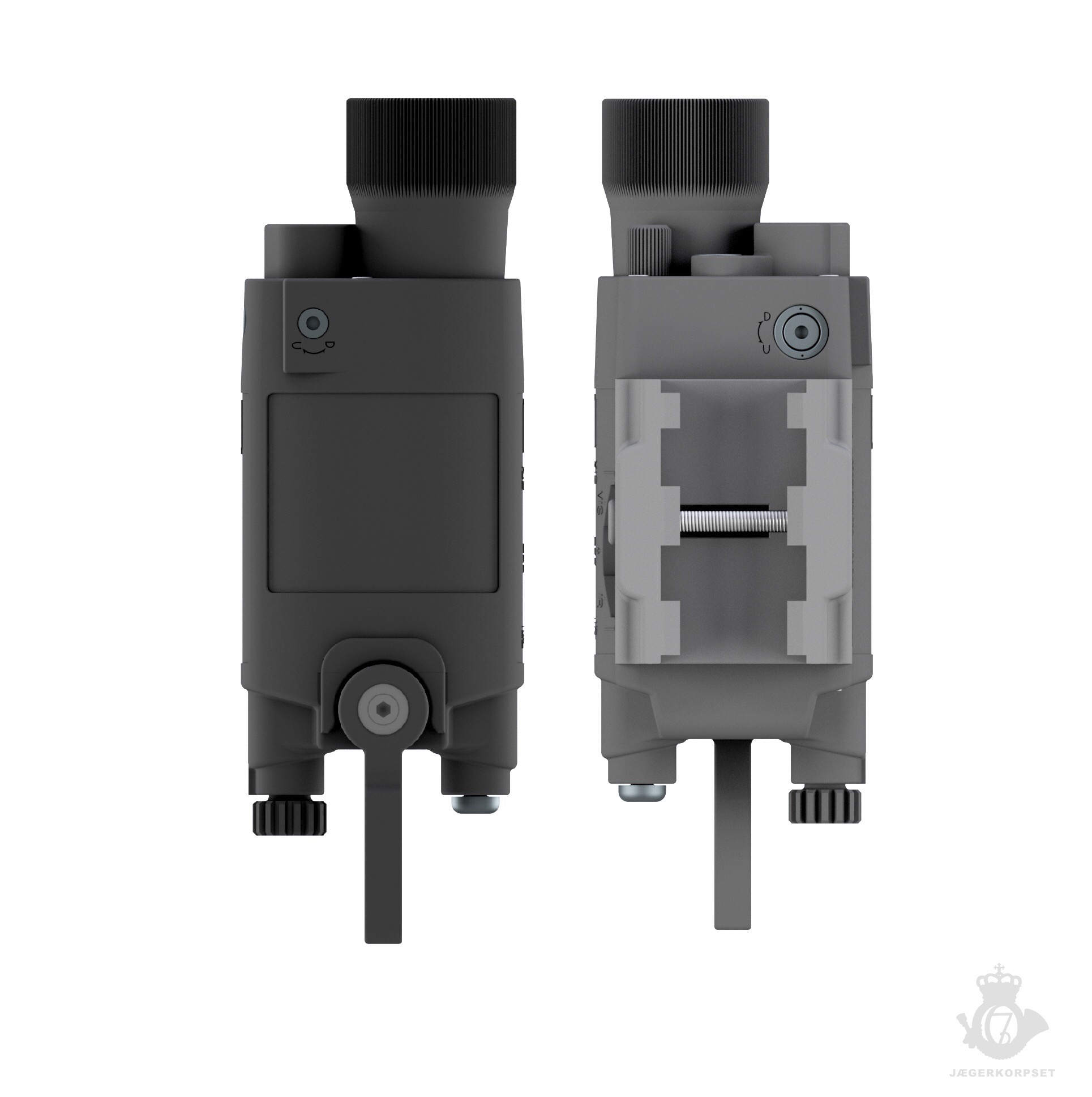

Добавлю еще немного скриншотов нашей готовой 3D сборки и характеристики оригинального прибора.
Вложение:
20210316_074113361_iOS.jpg [ 144.31 KiB | Просмотров: 5160 ]
Вложение:
20210316_074117388_iOS.jpg [ 128.21 KiB | Просмотров: 5160 ]
Вложение:
20210316_074121477_iOS.jpg [ 270.26 KiB | Просмотров: 5160 ]
Вложение:
20210316_074125777_iOS.jpg [ 398.98 KiB | Просмотров: 5160 ]
Вложение:
123213.png [ 617.86 KiB | Просмотров: 5160 ]
Всех благодарю за внимание.
