 Заголовок сообщения: USMC ILBE (Improved Load Bearing Equipment)
СообщениеДобавлено: 26 мар 2013, 08:24
Аватар пользователя

Зарегистрирован: 04 ноя 2012, 16:38
Сообщений: 140
Команда: 1/3 Marines "Lava Dogs"
Поскольку эта система основана, в первую очередь, на основном рюкзаке, то решил разместить ее описание в этом разделе. При необходимости перенесите туда, куда посчитаете нужным.


Введение
Система ILBE (Improved Load Bearing Equipment) была разработана для Корпуса Морской Пехоты США в качестве замены общевойсковой системы MOLLE, т.к. развитие и характеристики MOLLE не удовлетворяли требованиям морпехов.

Новая система должна была стать долговечнее, удобнее в ношении, более простой по содержанию элементов, иметь меньший вес, хорошую сбалансированность и обеспечивать удобную интеграцию с жилетом OTV.

Выдвигаемые требования:
- возможность переноски 60мм миномета и зарядов к 81мм миномету снаружи основного рюкзака;
- выдерживать переносимый вес в 120 фунтов (54,4 кг);
- объем основного рюкзака не должен превышать 6000 куб. дюймов (98,3 литра);
- иметь отсоединяемый патрульный рюкзак;

Так в 2003-м году Корпус рассматривал две версии обновленных рюкзаков, предложенных коммерческими производителями Bianchi (Gregory) и Propper International (Arc'teryx).

Экспериментальный рюкзак от Bianchi (Gregory)

Изображение Изображение

Экспериментальный рюкзак от Propper International (Arc'teryx)

Изображение Изображение


Представленные на испытания рюкзаки оказались более простыми по дизайну и легче предыдущих рюкзаков системы MOLLE. Образец от Arc'teryx был объемом 82 литра и весил 3,7 кг, а образец от Bianchi (Gregory) 74 литра и 4,3 кг. Испытания этих рюкзаков длились с января по июнь 2003 года, в различные части морпехов было отправлено по 900 систем каждого производителя.

15-го января 2004 года Корпус закончил испытания и остановился на образце от компании Propper International (Arc'teryx). Моделью ушедшей в серию стала модифицированная версия гражданского рюкзака Arc'teryx Bora 95 pack с питьевой системой от Source.

Общая информация:
Система ILBE использует предыдущий метод крепления дополнительных элементов, используемый в системе MOLLE -- Pouch Attachment Ladder System или PALS.

В общий состав системы ILBE входят следующие компоненты:
- Основной рюкзак, 74 литра (ILBE Main Pack, 4500 cu.in.);
- Патрульный рюкзак, 24.5 литра (ILBE Assault Pack, 1500 cu.in.);
- Питьевая система, 3 литра (ILBE Hydtation System, 100oz);
- Набор подсумков ALC (Assault Load Carrier Pouch System);
- Индивидуальная система очистки воды IWPS (Individual Water Purification System);

Помимо основной системы существует отдельный набор для флотского медика -- CAP (Corpsman Assault Pack)


В набор входит:
- Модифицированный патрульный рюкзак с необходимым наполнением (Corpsman Assault Pack);
- Наплечная сумка (Combat Trauma Bag);
- Большой набедренный подсумок ALS (Advanced Life Support leg kit);

Для разведывательных (Reconnaissance) частей существует собственная версия системы ILBE, отличающаяся большими объемами элементов и большим количеством строп PALS.

Изображение Изображение

Включает в себя:
- Основной рюкзак, 90 литров (Recon Main Pack, 5500 cu.in.);
- Патрульный рюкзак, 38 литров (Recon Assault Pack, 2300 cu.in.);
- Два дополнительных внешних подсумка для патрульного рюкзака, 8 литров (external pouch, 500 cu.in.);
- Питьевая система 3 литра (ILBE Hydtation System, 100oz);
- Индивидуальная система очистки воды IWPS (Individual Water Purification System);

Стандартная система ILBE
ILBE Main Pack

Объем 74 литра, открытые боковые карманы с фиксирующими стропами, использующиеся для переноски 60мм миномета, снарядов для 81мм миномета, лыж, зимней обуви или установки SMAW.

Состоит из:
- основного рюкзака;
- крышки-клапана (может использоваться как отдельная небольшая сумка, например, вместе с патрульным рюкзаком);
- плечевых лямок;
- регулируемого фиксирующего пояса трех размеров;
- подсумка под радиостанцию типа Multiband Manpack Radio (например AN/PRC-117F);
- внутреннего разделительного клапана;

Снаружи имеется плоский внешний клапан для фиксации питьевой системы или патрульного рюкзака. Полноценная рама отсутствует, ее роль выполняют две металлические направляющие, которые повторяют форму спины и устанавливаются в специальные посадочные места.

ILBE Assault Pack

Изображение Изображение

Ничем не примечательный патрульный рюкзак. В основном объеме имеется карман для питьевой системы. В верхней части присутствуют 2 отверстия для вывода антенны (в случае переноски радиостанции) и еще одно для вывода шланга питьевой системы.

ILBE Hydtation System


Обыкновенная питьевая система производства Source. Может переноситься внутри специального кармана патрульного рюкзака, либо отдельно, как система ранцевого типа.

Assault Load Carrier Pouch System


Подсумки системы ILBE. (слева-направо):
- 9mm pouch;
- M16/M4 Speed Reload pouch;
- M16-M4 Single Double pouch;
- 40 mm Grenade pouch;
- Pop-up Flare pouch;
- M67 Grenade pouch;
- SAW pouch;
- Shotgun pouch;
- Multi Grenade;
- “Dump” pouch;

Individual Water Purification System

Набор из нескольких "блоков" различных устройств для очистки воды. Возможно, тема отдельной публикации

Дополнения, примечания и сухие факты
- существует 2 поколения системы: первая выпускалась с 2004 года, вторая примерно с 2007, которая отличалась тем, что фастексы и некоторые тканевые вставки вместо черного цвета, стали цвета coyote brown.
- очень часто встречается информация, что в систему так же входит компрессионный мешок Mac Sack;
- дополнительно к комплектку подсумов ALC разрабатывался также разгрузочный жилет Assaul Load Carrier, который должен был заменить FLC. Однако в серию так и не пошел.
- на сегодняшний день система ILBE была заменена обновленной FILBE, по причине плохой совместимости старой с жилетами MTV и SPC.

----

Для написания материала использовались данные из открытых источников:
http://olive-drab.com
http://ciehub.info

_________________
«Все любят стрелять в мексиканцев, даже мексиканцы.» ©


Последний раз редактировалось Ramirez 26 мар 2013, 14:25, всего редактировалось 2 раз(а).

Вернуться наверх
Не в сети Профиль

 Заголовок сообщения: Re: USMC ILBE (Improved Load Bearing Equipment)
СообщениеДобавлено: 26 мар 2013, 08:40
Аватар пользователя

Зарегистрирован: 23 ноя 2012, 10:58
Сообщений: 1161
Команда: FEAR
Спасибо, интересно, особенно про Арктерикс))
Будет ли обзор ФИЛБЕ?


Вернуться наверх
Не в сети Профиль

 Заголовок сообщения: Re: USMC ILBE (Improved Load Bearing Equipment)
СообщениеДобавлено: 26 мар 2013, 08:58
Аватар пользователя

Зарегистрирован: 04 ноя 2012, 16:38
Сообщений: 140
Команда: 1/3 Marines "Lava Dogs"
Рад, если понравилось и пригодилось. : )

Про FILBE вряд-ли, разве что на уровне перевода готовой статьи, т.к. уже не "мой" период и специально не копал.

_________________
«Все любят стрелять в мексиканцев, даже мексиканцы.» ©


Вернуться наверх
Не в сети Профиль

 Заголовок сообщения: Re: USMC ILBE (Improved Load Bearing Equipment)
СообщениеДобавлено: 26 мар 2013, 09:30
Аватар пользователя

Зарегистрирован: 23 ноя 2012, 10:58
Сообщений: 1161
Команда: FEAR
Аммм, забыл еще вопрос - система получилась удачной и была заменена только лишь из-за МТВ/СПЦ? Или у нее были какие-то еще недостатки? У вас есть эти рюкзаки, как вы их оцениваете?


Вернуться наверх
Не в сети Профиль

 Заголовок сообщения: Re: USMC ILBE (Improved Load Bearing Equipment)
СообщениеДобавлено: 26 мар 2013, 09:34
Модератор
Аватар пользователя

Зарегистрирован: 04 ноя 2012, 18:09
Сообщений: 744
Команда: ЛОСИ
Вчера для интереса заскочил к другу и сравнил GREGORY UM21 backpack (правда, из комплекта SPEAR, а не экспериментальный) с Propper International (Arc'teryx) ILBE.
Долго мяли, рассматривали, сравнивали - сошлись на том, что GREGORY удобнее сидит (все-таки узнается турист), но PROPPER более военный рюкзак - более простая конструкция, высокая ремонтопригодность.


Вернуться наверх
Не в сети Профиль

 Заголовок сообщения: Re: USMC ILBE (Improved Load Bearing Equipment)
СообщениеДобавлено: 26 мар 2013, 09:58
Аватар пользователя

Зарегистрирован: 04 ноя 2012, 16:38
Сообщений: 140
Команда: 1/3 Marines "Lava Dogs"
Bjorn писал(а):
система получилась удачной и была заменена только лишь из-за МТВ/СПЦ?
Про MTV/SPC это официальная версия, которая первой называется в любом источнике. Т.е. морпехам потребовалась полная интеграция рюкзаков с современными жилетами. Однако, можно предположить, что еще не устраивал патрульный рюкзак, т.к. помимо ilbe'шного встречается великое множество других рюкзаков, абсолютно разных производителей.

Сам являюсь владельцем обоих рюкзаков, да. Патрульник оценю, как предельно простой и оттого далеко на самый удобный. Как минимум, я бы хотел у него более широко открывающийся основной карман, например как у рюкзака медика, из этого же комплекта. Основной рюкзак мне просто не с чем сравнивать, т.к. другими не пользовался, но свою задачу выполняет прекрасно -- при желании можно очень удобно разместить и закрепить все бивачное снаряжение и отрегулировать нагрузку.

_________________
«Все любят стрелять в мексиканцев, даже мексиканцы.» ©


Вернуться наверх
Не в сети Профиль

 Заголовок сообщения: Re: USMC ILBE (Improved Load Bearing Equipment)
СообщениеДобавлено: 26 мар 2013, 10:46
Аватар пользователя

Зарегистрирован: 01 ноя 2012, 23:58
Сообщений: 2542
Откуда: Москва
Команда: ODA 577
Отличный обзор, информация, как мне кажется, более чем исчерпывающая. Однако есть вопросы:

1. Получается, что FLC в койоте существует как бы сам по себе и не входит ни в какие комплекты снаряжения?
2. Бронежилет OTV также существует сам по себе?

_________________
While Navy SEALs act in the next movie, Delta works. (c) Anonymous US SF veteran
HWS - Custom Sewing Shop

Все, мною написанное, является только моим личным мнением и не претендует на истину в последней инстанции.


Вернуться наверх
Не в сети Профиль

 Заголовок сообщения: Re: USMC ILBE (Improved Load Bearing Equipment)
СообщениеДобавлено: 26 мар 2013, 11:03
Аватар пользователя

Зарегистрирован: 04 ноя 2012, 16:38
Сообщений: 140
Команда: 1/3 Marines "Lava Dogs"
Bobbie E. Hamilton писал(а):
1. Получается, что FLC в койоте существует как бы сам по себе и не входит ни в какие комплекты снаряжения?

Честно говоря, не знаю. : ) Разве нет причин относить его к MOLLE II?

Bobbie E. Hamilton писал(а):
2. Бронежилет OTV также существует сам по себе?

Тут такая ситуация... OTV и все последующее, в первую очередь СИБЗ и только потом модуляры и весты. : ) Самая прямая аналогия: PASGT-V не входил в ALICE/IIFS/MOLLE.

_________________
«Все любят стрелять в мексиканцев, даже мексиканцы.» ©


Вернуться наверх
Не в сети Профиль

 Заголовок сообщения: Re: USMC ILBE (Improved Load Bearing Equipment)
СообщениеДобавлено: 26 мар 2013, 11:18
Аватар пользователя

Зарегистрирован: 01 ноя 2012, 23:58
Сообщений: 2542
Откуда: Москва
Команда: ODA 577
Ну как бы в койоте... MOLLE II никогда в койоте не стандартизировался...

_________________
While Navy SEALs act in the next movie, Delta works. (c) Anonymous US SF veteran
HWS - Custom Sewing Shop

Все, мною написанное, является только моим личным мнением и не претендует на истину в последней инстанции.


Вернуться наверх
Не в сети Профиль

 Заголовок сообщения: Re: USMC ILBE (Improved Load Bearing Equipment)
СообщениеДобавлено: 26 мар 2013, 14:29
Аватар пользователя

Зарегистрирован: 04 ноя 2012, 16:38
Сообщений: 140
Команда: 1/3 Marines "Lava Dogs"

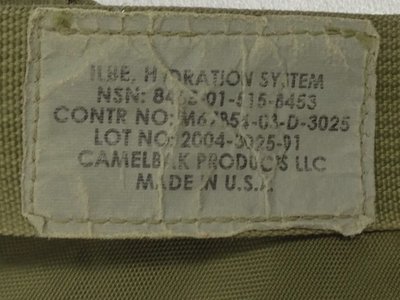

Было тут написано джентельменами про неправильную картинку гидратора, но куда-то подевалось. Мистика. В общем, да, что-то я хорошо так перепутал. Исправил.

Однако наткнулся на такое:
Вложение:
776BC9EC-B872-4439-8036-91EC1B45B157-156-00000006102ED0E1.jpg [ 97.79 KiB | Просмотров: 9541 ]

Пойду дальше поищу, чтоль на тему.

_________________
«Все любят стрелять в мексиканцев, даже мексиканцы.» ©


Вернуться наверх
Не в сети Профиль

 Заголовок сообщения: Re: USMC ILBE (Improved Load Bearing Equipment)
СообщениеДобавлено: 26 мар 2013, 23:21
Аватар пользователя

Зарегистрирован: 15 фев 2013, 21:29
Сообщений: 1261
Команда: Grau Skorpionen
Ramirez писал(а):
- дополнительно к комплектку подсумов ALC разрабатывался также разгрузочный жилет Assaul Load Carrier, который должен был заменить FLC. Однако в серию так и не пошел.


Ну уж коль об нем речь зашла, то продублирую сюда с "желтенькой": viewtopic.php?f=15&t=516
Пущай все в одном месте лежит...

_________________
Amat Victoria Curam


Вернуться наверх
Не в сети Профиль

 Заголовок сообщения: Re: USMC ILBE (Improved Load Bearing Equipment)
СообщениеДобавлено: 26 мар 2013, 23:34
Аватар пользователя

Зарегистрирован: 04 ноя 2012, 16:38
Сообщений: 140
Команда: 1/3 Marines "Lava Dogs"
Оно. : ) Спасибо за дополнение.

_________________
«Все любят стрелять в мексиканцев, даже мексиканцы.» ©


Вернуться наверх
Не в сети Профиль

 Заголовок сообщения: Re: USMC ILBE (Improved Load Bearing Equipment)
СообщениеДобавлено: 27 мар 2013, 01:55
Аватар пользователя

Зарегистрирован: 22 мар 2013, 12:20
Сообщений: 6
Команда: alliance-team.ru
Годный обзор! Информативный!

_________________
Мой видеоблог о снаряге https://www.youtube.com/philipmedia


Вернуться наверх
Не в сети Профиль

 Заголовок сообщения: Re: USMC ILBE (Improved Load Bearing Equipment)
СообщениеДобавлено: 28 мар 2013, 20:37
Аватар пользователя

Зарегистрирован: 09 ноя 2012, 13:30
Сообщений: 129
Откуда: Рязань
Команда: Группа "Кирпичи"
По личным обсуждениям:

Патрульник тяжелый и маленький. Размер вообще ни туда ни сюда. Тот же Eagle AIII в разы функциональней, а по размеру чуток только больше.

Main pack неплох. Основной минус - отсутствие нормального раздельного доступа к нижней части рюкзака. Ну это просто жопа оттуда что-то выковыривать через боковые молнии. И судя по всему на филбе та же херня. Вообще не понимаю, такое впечатление, что они их используют не для полевых выходов, а чисто барахло из А в Б перетащить. Ну и к сожалению совершенно не реально использовать поясной ремень (hip belt) вместе с молешным поясом. Тут рюкзак конечно не причем, просто увы...

Гидрач - выше всяких похвал. Подсумки тоже.


Вернуться наверх
Не в сети Профиль

 Заголовок сообщения: Re: USMC ILBE (Improved Load Bearing Equipment)
СообщениеДобавлено: 02 апр 2013, 11:29
Модератор
Аватар пользователя

Зарегистрирован: 04 ноя 2012, 18:09
Сообщений: 744
Команда: ЛОСИ
Ramirez писал(а):
Экспериментальный рюкзак от Bianchi (Gregory)

Изображение Изображение


Позволю себе немного добавить по проекту от GREGORY.
Вот как выглядел патрульный рюкзак:

Как видно, конструкция патрульного рюкзака UM22 сильно упрощена в отличие от патрульника UM21, и напоминает скорее патрульник от MOLLE II.


Вернуться наверх
Не в сети Профиль

 Заголовок сообщения: Re: USMC ILBE (Improved Load Bearing Equipment)
СообщениеДобавлено: 02 апр 2013, 14:40
Аватар пользователя

Зарегистрирован: 04 ноя 2012, 16:38
Сообщений: 140
Команда: 1/3 Marines "Lava Dogs"
Хорошее дополнение, спасибо.

В процессе написания попадалась вот такое фото еще:

_________________
«Все любят стрелять в мексиканцев, даже мексиканцы.» ©


Вернуться наверх
Не в сети Профиль

 Заголовок сообщения: Re: USMC ILBE (Improved Load Bearing Equipment)
СообщениеДобавлено: 26 янв 2014, 17:54

Зарегистрирован: 26 янв 2014, 16:42
Сообщений: 29
Команда: нет
По main pack можно добавить, что из-за толстой кордуры, обилия строп, вставок, фастексов и пр. рюкзак избыточно тяжелый, особенно в полной комплектации (с гермой, радио-подсумком, штурмовым ранцем, гидратором), а без кавера под дождем становится ещё значительно тяжелее. У FILBE та же проблема...

Если вдруг имеются знатоки, хотел уточнить такие моменты:
1. по непроверенной информации у реконовского main pack также имеется "бобровый хвост", но отстёгивающийся и более крупный чем у обычного, в который можно усадить Recon Assault Pack, который больше простого Assault Pack примерно на 1/2. так ли это?
2. Corpsman Assault Pack имеет 3 внутренних "подсумка" для организации медикаментов. Он чем-то отличается от Recon Assault Pack? Или это тоже самое но без таблеточных подсумков?


Вернуться наверх
Не в сети Профиль

 Заголовок сообщения: Re: USMC ILBE (Improved Load Bearing Equipment)
СообщениеДобавлено: 26 янв 2014, 18:12

Зарегистрирован: 26 янв 2014, 16:42
Сообщений: 29
Команда: нет
На фото из инета видно, насколько простой Assault Pack отличается от Corpsman Assault Pack:

На этом фото органайзеры-внутренние подсумки Corpsman Assault Pack:

На этом фото видны некие лямки-ручки неизвестного назначения на дне реконовского main pack, на обычном main pack они отсутствуют (у моего нету). Было бы интересно узнать их назначение!


Вернуться наверх
Не в сети Профиль

 Заголовок сообщения: Re: USMC ILBE (Improved Load Bearing Equipment)
СообщениеДобавлено: 26 янв 2014, 23:34
Аватар пользователя

Зарегистрирован: 04 май 2013, 21:23
Сообщений: 1141
Команда: нет
Для погрузки в горизонтальном положении, не?

_________________


Вернуться наверх
Не в сети Профиль

 Заголовок сообщения: Re: USMC ILBE (Improved Load Bearing Equipment)
СообщениеДобавлено: 27 янв 2014, 21:14

Зарегистрирован: 26 дек 2012, 09:11
Сообщений: 22
Команда: 40 Cdo RM
Nemir писал(а):
2. Corpsman Assault Pack имеет 3 внутренних "подсумка" для организации медикаментов. Он чем-то отличается от Recon Assault Pack? Или это тоже самое но без таблеточных подсумков?

не знаток, но все же
судя по видео http://www.youtube.com/watch?v=vlVNU0FDffs corpsmen pack и recon assault pack практически (или даже совсем) идентичны, ну не считая комплектности (посумки-вкладыши можно повесить на recon и вуаля); бирки отличаются лишь словами corpsmen и recon, nsn'ом.


Вернуться наверх
Не в сети Профиль

Показать сообщения за:  Сортировать по:
Начать новую тему Ответить на тему  [ Сообщений: 22 ]  На страницу 1, 2  След.

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
cron
Powered by phpBB® Forum Software © phpBB Group
Theme created StylerBB.net
Сборка создана CMSart Studio
Русская поддержка phpBB
